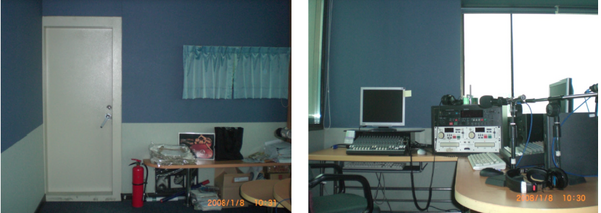

案例分享-廣播電台錄音室
案例分享-大學教學棚
亞洲大學~教學棚
童綜合~教學棚
靜宜大學-教學棚
建國科技大學-教學棚
台灣交響樂團錄音室
大千電台錄音室
愚人夢想錄音室
中興大學圖書館錄音室
壹傳媒、三立
案例分享-大學錄音室
單開/雙開、有視窗、無視窗
性能要求-迴響時間
案例分享-大學教學棚
案例分享-家商錄音室
其他
空間安寧程度需要透過阻隔外面音源、況至內部音源來達成，大部分後者更為重要
低噪音出風口的選擇
出風口的速度<1.5m/s (自由速度)
盡量不要VD，FD採捲簾式，必要VD要考慮VD降低再生噪音的處理~內保溫消音、膨脹型消音箱!
目標NC25~NC35(視需求)
案例分享-大學攝影棚
F/C系統
設備遠離攝影棚
消音箱固定於隔間牆上
軟管銜接消音箱與FC
acoustic-攝影棚/錄音室

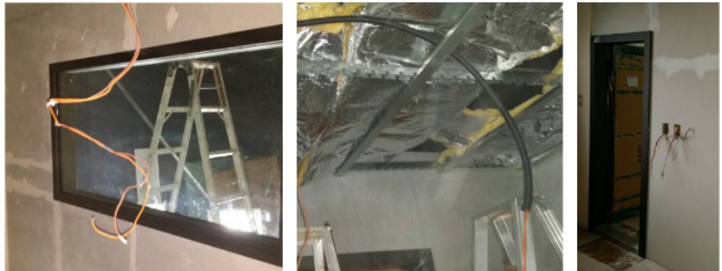

隔音牆施作前，線路須預留足夠長度，拉昇至隔音牆表面並將縫隙填塞處理。
上面聲音不下傳
同樓層走路聲音不會傳進來
2. Design

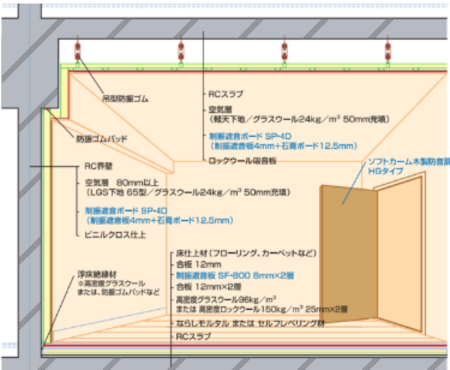

防音做法

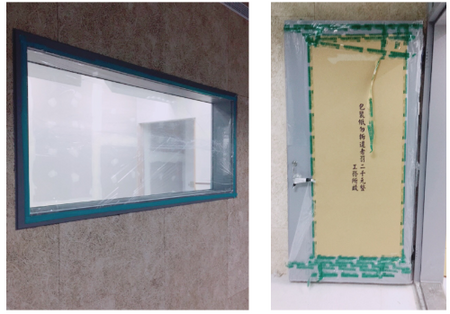

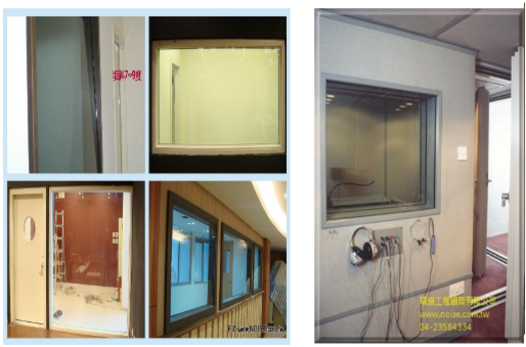

隔音門/隔音窗

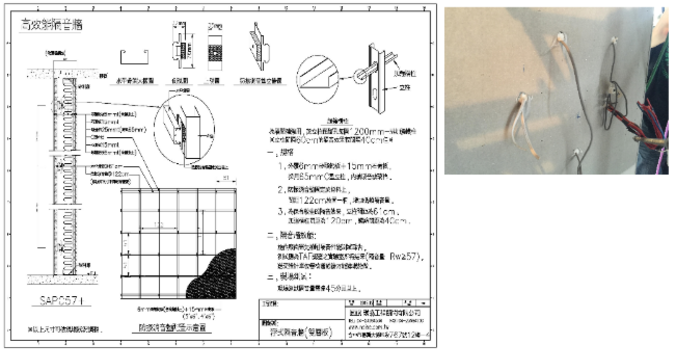

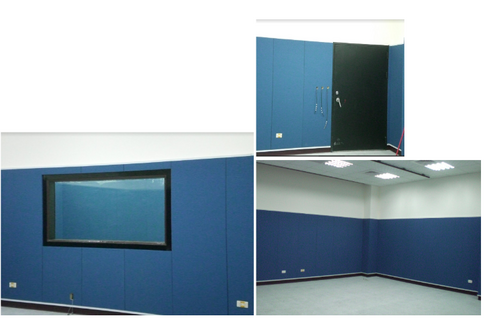

浮式隔音牆

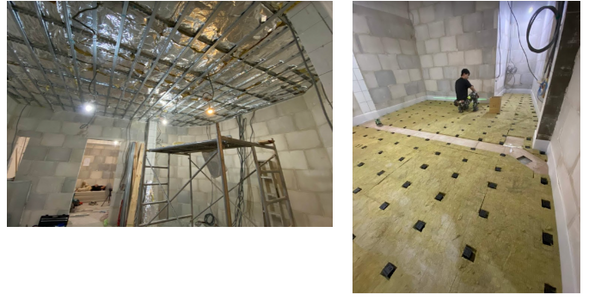

浮式隔音天花
浮式隔音地版
內部吸音棉
空調消音需求~消音箱

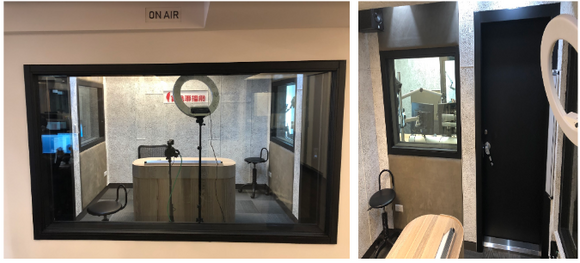

案例分享-廣播電台錄音室
案例分享-廣播電台聯播錄音室
1. Type

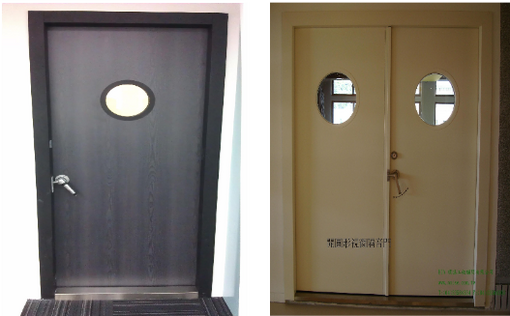

隔音門
浮式隔音天花
控制迴響時間

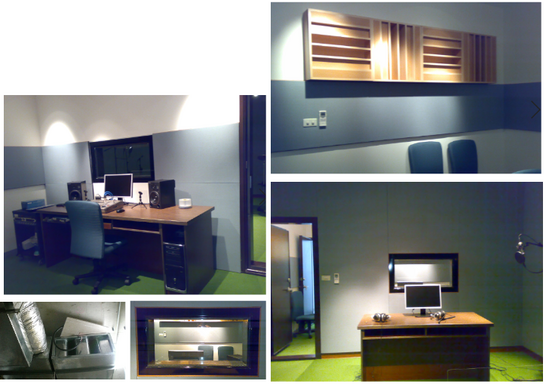

案例分享-大學錄音室

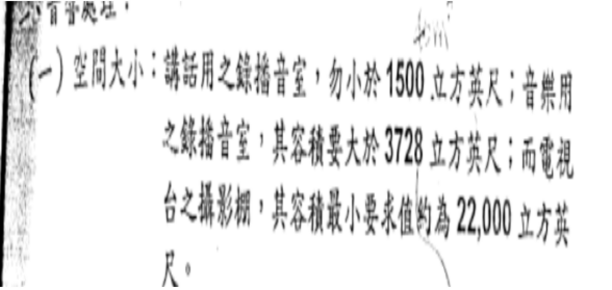

空間要求(廣電處要求)-攝影棚大於22000ft3(594m3)
安寧程度(空調off/on)-NC25～35
空調消音
迴響時間要求(廣電處要求):內裝的吸音需求
隔音系統(外面的聲音不要進來)
3. Application
其他注意事項
空間要求-攝影棚
擋住外面的聲音-隔音門、隔音牆、隔音窗
設備擺在外面+消音箱

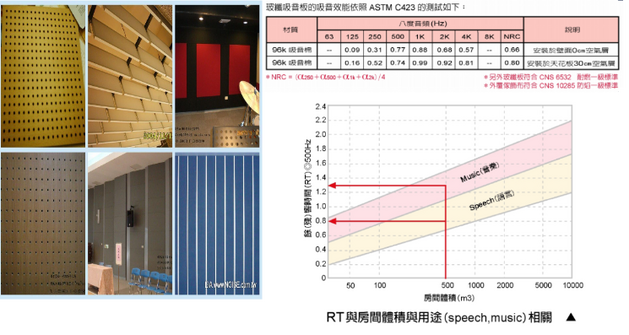

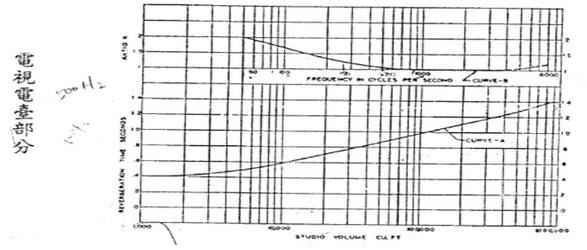

以廣電處標準(查圖)~100,000ft3 要 1.0s 餘響時間
吸音材料的選擇 (合適不濫用)
低頻吸音器的使用

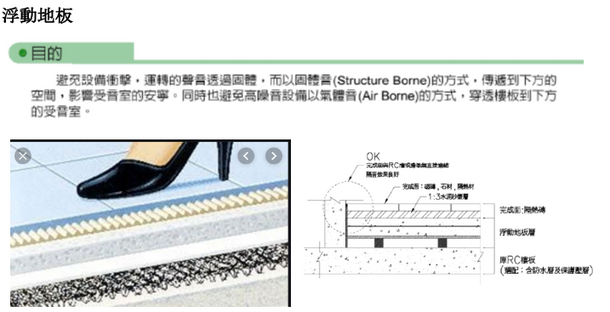

浮動地板

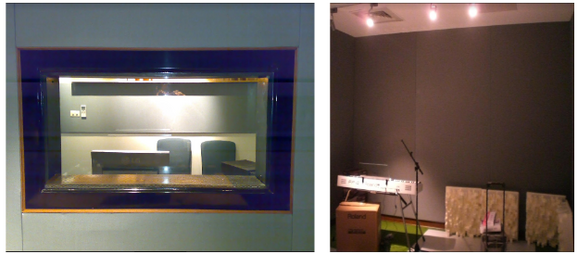

案例分享-錄音室
性能要求-隔音系統
隔間系統:DnTw 50 (Rw 55以上)
地板系統:Lnw 50 (IIC 60以上)
隔音天花
隔音門、窗
環 協 工 程 顧 問 有 限 公司

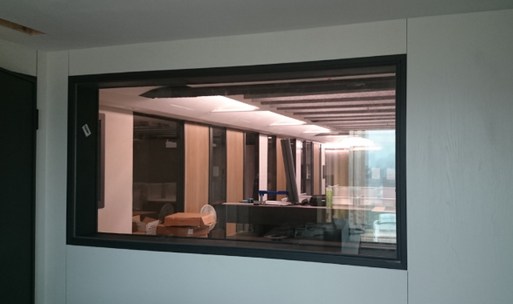

隔音窗
確認要求的安寧程度
確認要求的餘響時間

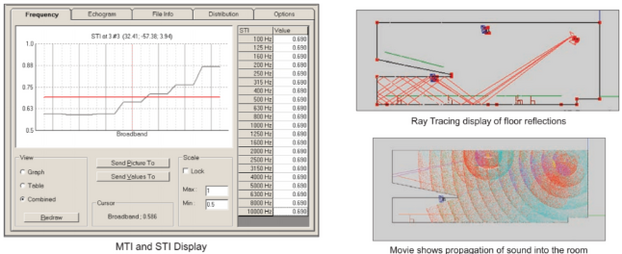

若有用到PA喇叭，EASE模擬有必要
上方有沒有敏感的噪音源
附近有固體音傳導的設備要注意~變壓器
案例分享-大學錄音室
靈巖山寺~攝影棚
環球大學攝影棚
吉米鼓坊錄音室
靈嚴山錄音室
文藻大學錄音室
彰化新勢力
台北之音-錄音室
VIVA~攝影棚
民視林口
空調消音
AHU系統
設備遠離攝影棚
風管風速<6m/s
消音箱需求
