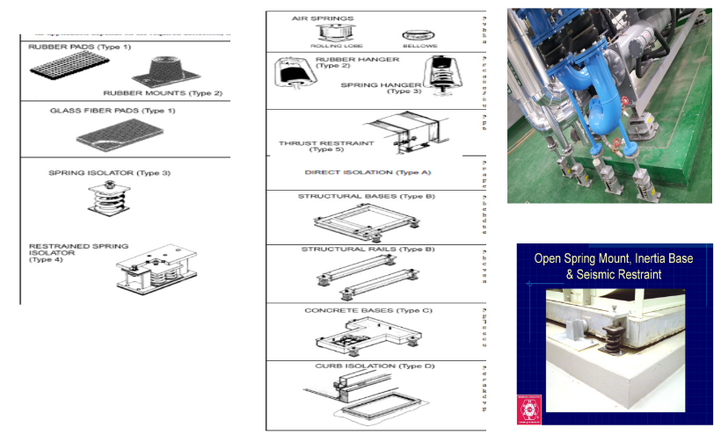

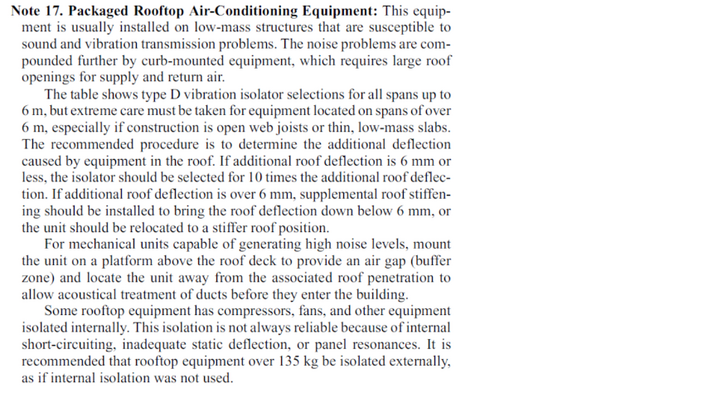

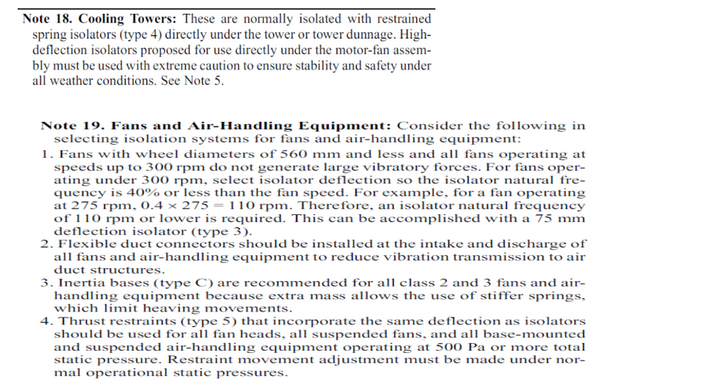

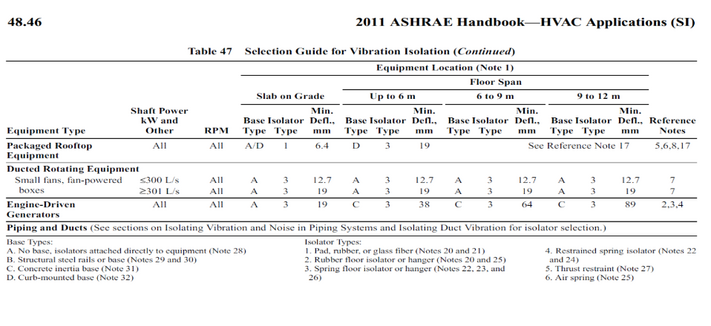

設備的避振-不同設備與放置位置不同，採用不同的避振單體與基座
(這是ASHARE對避振要求最重要的表格之一:)

空調系統避振處理

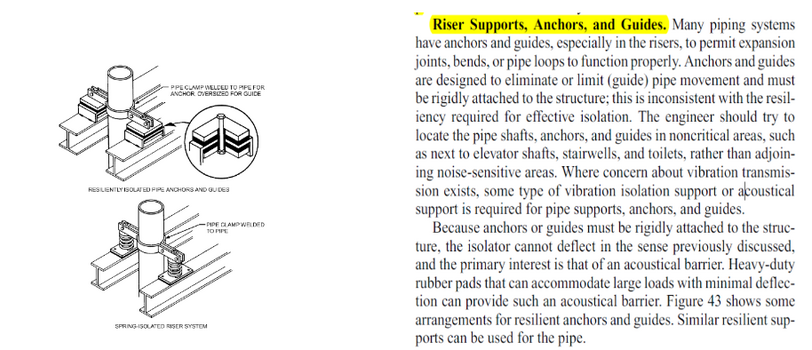

6.管路的立式避震​

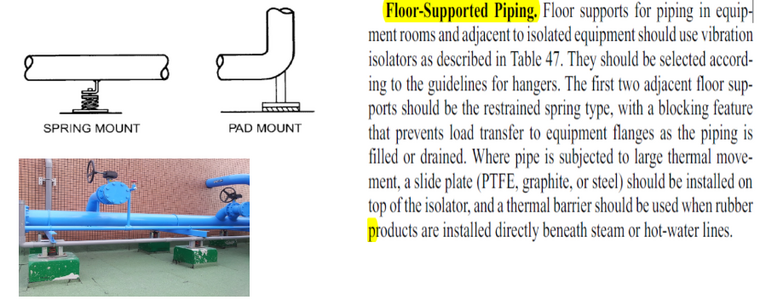

7.管路系統的水平避振​

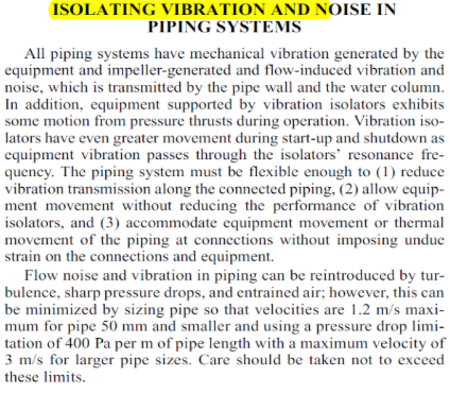

2.管路的容許速度 (水流速度太快、管內亂流，避振不佳)

​

• 管徑50mm 以下

• <1.2m/s

• 管徑50mm以上<3m/s

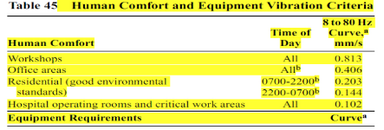

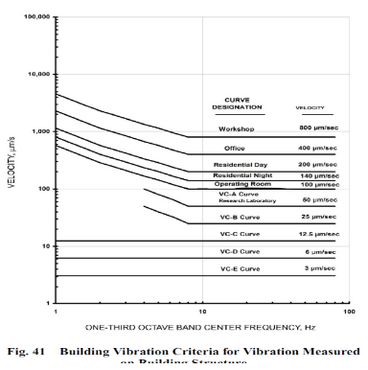

Ps1:受體接受的地板振動值​

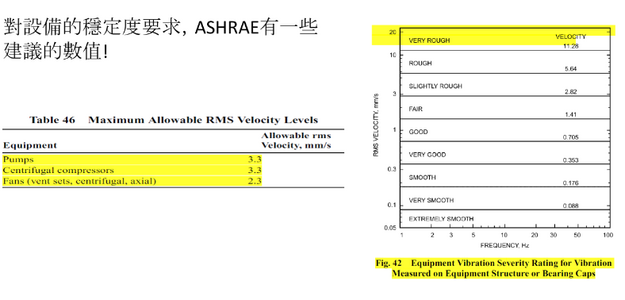

1.設備允許的振動值

​做了一系列的防振，敏感受體的地板需要得到的安寧保障

做了一系列的防振，敏感受體的安寧需要獲得保障--

--此部分也需要搭配防音產品來考慮

(例如消音箱、隔音牆、隔音門等等，非僅有避振就可以達到安寧)​

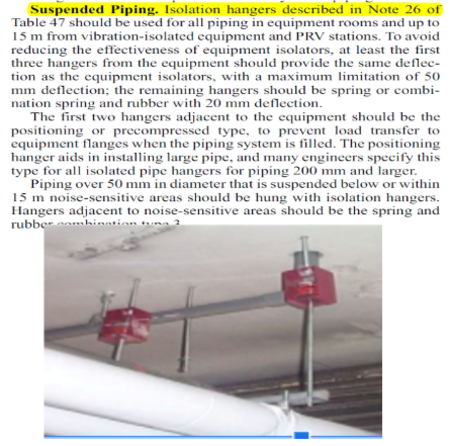

4.管路的水平懸吊系統

• 從源頭開始15m 需要採用水平懸吊系統

• 適用對象水管管徑>50mm以上

下一頁

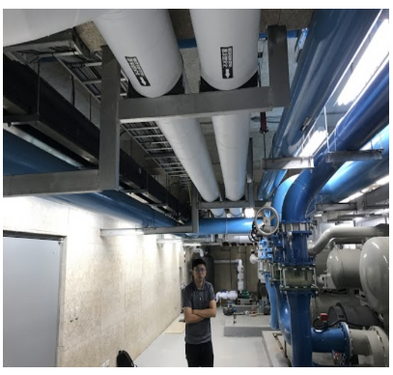

​4.實績案例

​

• 避振墊的固定片沒有移除

• 沒用惰性基座震動太大以螺桿固定短路
• 匯大管的水平支撐沒做避振 敲下去上面很明顯


空調系統避振處理

空調噪音處理 管路震動噪音

1.設備允許的振動值

​

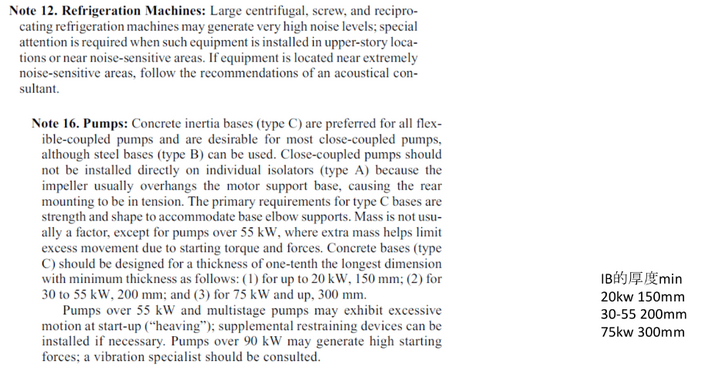

設備的避振-不同設備與放置位置不同，採用不同的避振單體與基座
(這是ASHARE對避振要求最重要的表格之一:)

​

5.管路的穿牆處理

• ​​穿牆處理

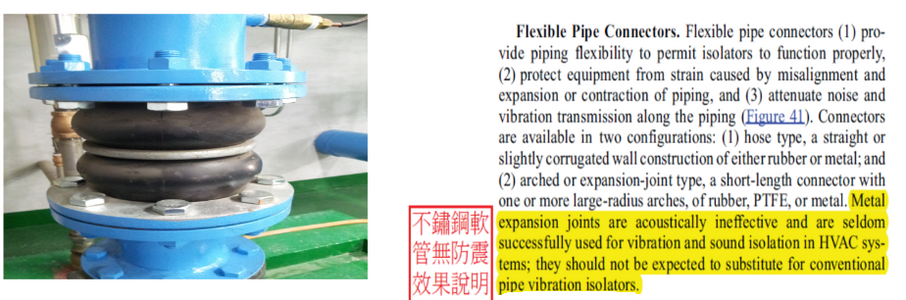

3. 管路系統的避震-防震接頭

• ​防震接頭:建議採用橡膠

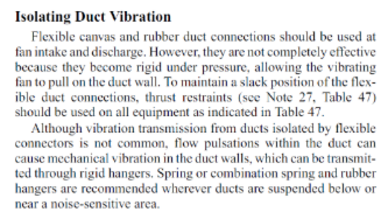

Ps3:風管系統的避震​

• 帆布接頭

• 當風管靠近敏感受體時，水平彈性懸吊系統需要採用！

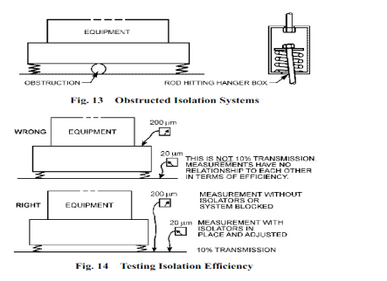

Ps2:如何要求與檢核避振效果​

​

• ​裝了避振系統就有效?

• 如何要求避振系統的防振效率?95%,90%?....

• 如何驗證該系統有達到防振效率?
