三、儀器標準與校正

        主要的儀器分別為噪音計與振動計。

• (一)噪音計：可量測噪音，1/3 八度音頻

• (二)音響校正器：可現場校正噪音計，確保量測數值的準確

• (三)振動計：可量測振動、加速度與頻譜

• (四)加速度規：振動計的量測探針（sensor）可確實掌握振動的大小


         各種設備需符合的規格與校正頻率如表 3.1

下一頁​​

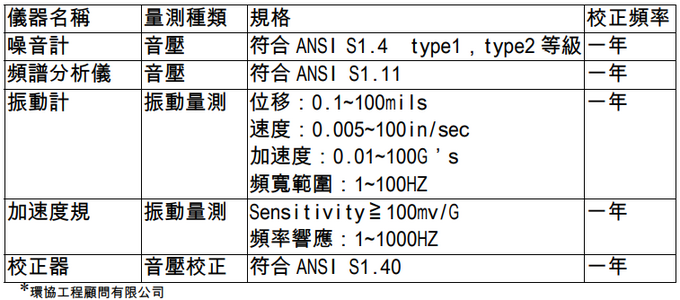

表 3.1 各種噪音振動量測的標準與種類

四、噪音振動的量測

    (一)噪音量測步驟

1. 儀器要求 在量測噪音之前，工程檢查者應該先確定儀器符合表 4.1 的規範與校正期限內。

2. 噪音來源

        NEBB S&V 公司有責任完成噪音標準測試以及完整報告數據來符合最新版的 NEBB 的要求。

        噪音標準測試是量測機械和轉動設備之噪音有無超過相關規定。這些噪音可能導致建築，及相關單位大樓住戶困惱或者是引起一些敏感儀器失準的問題。噪音標準測試必須遵照環保署規定。

        (譯註：在台灣，建築物周界需符合環保署噪音管制標準 dBA，室內則可遵循 ASHRAE 的 NC(RC)標準)

        噪音標準測試是種典型測試報告，它可用 dB(L), dB (A), 噪音音量標準 ( Noise criteria NC)或房間音量標準 ( Room Criteria RC ).(譯註：ASHRAE 建議以 RC 標準來當作室內音量標準)

3. 噪音標準

​

    ( 1 ) 噪音標準的訂定

        驗收之噪音標準可以明顯區分為三種契約：工程合約文件，NEBB 的最低要求。

    ( 2 ) 工程合約文件合約文件應該明確說明驗收噪音測試的範圍以及標準。包含量測位置、儀器、單位等。

    ( 3 ) NEBB 的最低要求 一些合約文件並沒有正確說明噪音測試範圍與標準，當噪音測試的範圍與標準未定義在工程合約文件裡，則噪音測試範圍與標準應該符合 NEBB 的最低要求。

    以下這些條件是 NEBB 的最低要求：

A. 在一個空間進行噪音測試時應該包含水平向和垂直向去測驗全部機械設備。

B. 選取百分之十的地點進行噪音測試，並在各類不同空間進行測試。

​

• ​私人辦公室

• 開放式辦公室區域

• 會議室

• 禮堂/大型會議廳/演講室

• 教室/訓練室

• 病房/檢驗室

• 噪音或振動敏感之實驗室

• 飯店房間/公寓房間

• 圖書館的開放式空間

• 公共地區(如：大廳、走廊、休息室)

​C. 所有空間進行測試應該小於 NC(或 RC)25。

​

    (譯注：NEBB 的 NC25 標準值非常嚴格，設計單位可依 ASHRAE 建議來要求各房間的安寧程度)

​4. 測量程序

(1)測量程序

不管噪音測試範圍服務，這些要做的程序應該遵守以下規定。

(2)避免干擾

當在進行噪音振動測試時需控制建築物的系統，避免外來的聲音影響到噪音測值，為了減低噪音來源，以下建議應該要執行：

• a.關閉所有門窗。

• b.關閉大樓內會影響到測試結果之設備。

• c.關掉空間裡所有會影響到測試噪音的設備( 個人電腦、印表機、傳真機等等 )

• d.當外來振動來源 ( 火車經過、臨近工地施工等等 ) 最低時是最好的測量時候。


(3)儀器的等級噪聲

做任何聲音測試之前要確定所有儀器符合要求的規格(表 4.1)及校正期限內。

(4)背景噪音程度

        當採取噪音測試時大樓系統背景應該是停止的狀態，同時也要量測大樓系統背景活動的噪音，計算兩者的差距，應採取修正兩者的差距和調整測量。但在某種狀況下

，是不可能把整棟大樓的系統停止下來來獲得背景聲音，在這情況下，背景聲音無法測量。在所有情況下，要將大樓系統停止之前NEBB的監督人應該聯絡大樓的管理員。

​

(5)數據說明

        除非合約上另有說明，噪音的測量應該記錄和報告依照以下方法：整體噪音或八度音頻噪音：

a.整體 dB (L) or dB (A) 噪音。

(譯注：dB(L)：線性無加權，dB(A) A 加權，採頻率加權)

b.噪音計應該設定在 slow 的時間加權。

c.從 31.5 到 8,000Hz，每一個的八度音階數值。

(釋註：此部分應依台灣環保署要求，以 fast 的時間加權為主。)

​(6)測量地點

        依合約要求測量各空間的噪音值(其中空調需穩定運轉下來量測，部分 Fan coil 有快速、中速、漫溯三種轉速，若合約有規範，以合約為主，合約沒有規範建議以中速為主)。

        噪音測量時，麥克風要離地 1-2m(譯注：環保署依 95.11.8 噪音管制標準建議 1.5 ~1.8m)噪音計要離牆壁、柱子或是任何大型物體至少 1m 以 上，避免反射影響數據量測的誤差。

(二)振動量測步驟

        振動的量測目的是為了瞭解建築物內轉動設備的運轉狀態，以瞭解該轉動設備是否影響到住戶的安寧，振動的量測單位一般以加速度(mm/s 2)、速度(mm/s)與位移(mm)為單位。

一、前言

        美國國家環境平衡局 NEBB(National Environmental Balancing Bureau)創立於 1971 年，屬於非營利事業組織，致力於

• (一)發展出建築物測試、平衡與驗證的標準與步驟

• (二)發展課程去認證公司或個人成為 NEBB 標準的執行者


二、目的

​

NEBB 在以下幾個部分建立標準、流程與規格

• (一)測試調整與平衡(Testing Adjusting--Balancing)

• (二)噪音振動量測(S&V)

• (三)無塵室的測試(CPT)

• (四)房屋系統的驗證(Commissioning)(BSC)


NEBB 的噪音、振動量測說明

​

蔡佩樺、徐廷珪、李哲豪、徐庭興*

環協工程顧問有限公司

Tel:04-23584334  Fax:04-23584500
